V-tipli quruq sovutgich | V-shaklidagi havo bilan sovutiladigan quruq sovutgich ishlab chiqaruvchisi
Kompakt V-shaklidagi dizayn – Zamin maydonini tejaydi, issiqlik almashinuv maydonini maksimal darajada oshirib.
Yuqori termal samaradorlik – Rivojlangan qanotli naychali batareyalar samarali havo sovutishni ta'minlaydi.
Nol suv iste'moli – Haqiqiy quruq sovutish, bug'lanish yo'q, suvni tozalash xarajatlari yo'q.
Energiya tejamkor ventilyatorlar – O'zgaruvchan tezlikli EC yoki AC eksenel ventilyatorlar, past operatsion xarajatlar uchun.
Mustahkam qurilish – Uzoq muddatli tashqi xizmat uchun korroziyaga chidamli materiallar.
Kam Parvarish – Oson kirish dizayni tozalash va tekshirish vaqtini qisqartiradi.
Ko'p qirrali qo'llanmalar – Ma'lumot markazlari, sanoat jarayonlarini sovutish va chiller tizimlari uchun mos.
Moslashtiriladigan variantlar – Loyiha ehtiyojlariga moslashtirilgan lasan qatorlari, fan miqdori va boshqaruv tizimlari.
Mahsulot tafsilotlari
Mahsulot haqida umumiy ma'lumot

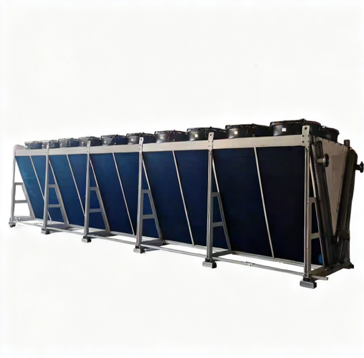

A V-tipli quruq sovutgich (V-shaklidagi havo sovutgichi / quruq havo sovutgichi deb ham ataladi) V-shaklida joylashtirilgan qanotli quvur to‘plamlariga ega bo‘lgan majburiy konveksiyali havo sovutish qurilmasidir. U sovutish muhiti sifatida atrof-muhit havosidan foydalanadi, tepaga o‘rnatilgan ventilyatorlar havo oqimini quvur sariqlari bo‘ylab tortib, quvurlar ichidagi suyuqlikdan issiqlikni olib tashlaydi va shu bilan suyuqlik haroratini pasaytiradi.
Yuqori samaradorlik va suv tejovchi issiqlik almashinuvi qurilmasi sifatida V-tipli quruq sovutgich an’anaviy gorizontal havo sovutgichlariga nisbatan kichikroq maydonda ko‘proq sovutish quvvatini ta’minlaydi. U ma’lumotlar markazlari, sanoat sovutish tizimlari, kimyoviy jarayonlarni sovutish, HVAC tizimlari va boshqa ilovalarda — ayniqsa joy cheklangan va suv tejash muhim bo‘lgan hollarda keng qo‘llaniladi.
Asosiy ishlash prinsipi
Suyuqlik oqimi yo‘li
Issiq suyuqlik (suv, glikol eritmasi yoki texnologik suyuqlik) pastki qismdan V-tipli quruq sovutgichga kiradi va V-shaklidagi qanotli quvur sariqlari. Suyuqlik quvurlar bo'ylab harakatlanayotganda, issiqlik quvur devoridan qanotlarga uzatiladi.
Havo oqimi yo'li
Yuqoriga o'rnatilganeksenel ventilyatorlar atrof-muhit havosini pastdan yoki ikki tomondan tortadi. Havo vertikal yuqoriga V shaklidagi sariq qatlamlar bo'ylab oqadi va qanot yuzalari bilan to'liq aloqa qiladi. Isitilgan havo keyin qurilmaning yuqori qismidan chiqariladi.
Kengaytirilgan issiqlik uzatish
TheV shaklidagi konfiguratsiya sariq qatlamlar bo'ylab havo oqimining bir xil taqsimlanishini ta'minlaydi, havo aylanib o'tishini va qisqa tutashuvni kamaytiradi. Bundan tashqari, qanot geometriyasi havo turbulentligini rag'batlantirish uchun mo'ljallangan, bu esa issiqlik uzatish koeffitsiyenti va umumiy termal ishlashni sezilarli darajada yaxshilaydi.havo bilan sovutilgan quruq sovutgich.
Asosiy tuzilma va komponentlar
Komponent |
Material va Dizayn Xususiyatlari |
Funksiya Tavsifi |
|---|---|---|
V-shaklidagi qanotli quvurli batareyalar |
Asosiy trubka: mis / uglerodli po'lat / zanglamaydigan po'lat; Qanotchalar: alyuminiy (ixtiyoriy epoksi qoplama / mis qanotchalar / zanglamaydigan po'lat qanotchalar). Mexanik kengaytirilgan trubka-qanotcha birikmasi. Moslashtiriladigan 2–8 qatorli konfiguratsiyalar. |
Asosiy issiqlik almashinuvi komponenti. V shaklidagi joylashuv havo oqimidan maksimal foydalanishni ta'minlaydi. Qanotchalar issiqlik tarqatish yuzasini kengaytirib, standart sariqlarga nisbatan issiqlik samaradorligini 20%–35% ga oshiradi. |

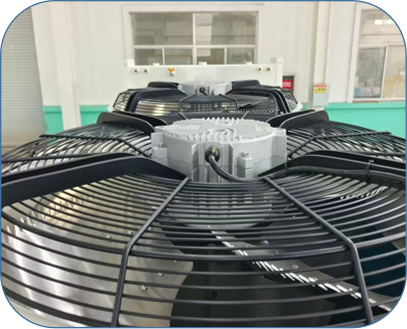

Ventilyator tizimi |
Yuqori o'rnatilgan eksenel ventilyatorlar, IP55 / IP65 himoya darajasi. Ixtiyoriy sobit tezlikli yoki o'zgaruvchan chastotali haydovchi (VFD). Sozlanishi havo oqimi. Yagona yoki ko'p ventilyatorli parallel ishlashni qo'llab-quvvatlaydi. |
Sariqlar bo'ylab havo konvektsiyasini majburlaydi. Ventilyator tezligi yukga qarab sozlanishi mumkin, bu energiya sarfini kamaytiradi. Induktsiyali tortish dizayni tashqi muhit sharoitlarining ta'sirini minimallashtiradi. |
Birlik ramkasi |
Og'ir yukli galvanizli uglerodli po'lat yoki zanglamaydigan po'latdan payvandlangan konstruktsiya. Yuzasi korroziyaga qarshi bo'yoq bilan qoplangan. Ixtiyoriy texnik xizmat ko'rsatish platformasi va narvon. |
Bobin va ventilyator majmuasini qo'llab-quvvatlab, strukturaviy barqarorlikni ta'minlaydi. Tashqi o'rnatish muhitiga mos keladi. |
Aksessuarlar (ixtiyoriy) |
Bug'lanishli oldindan sovutish paneli, panjara (havo oqimini sozlash uchun), yomg'ir qopqog'i, bosim/harorat monitoring portlari, muzdan tozalash moslamasi. |
Yuqori harorat yoki past haroratli ish sharoitlariga moslashadi. Qurilmaning barqarorligi va xizmat muddatini oshiradi. Maxsus muhit ilovalari talablariga javob beradi. |
Standart modellar va moslashtirish xizmatlari
| Parametr | Spetsifikatsiya | Eslatmalar |
| Sovutish muhiti | Atrof-muhit havosi |
Nol suv iste'moli – 100% suv tejash darajasi |
| Sovutish quvvati | Har bir modul uchun 20 kVt ~ 5 MVt | Turli yuk talablariga moslashish uchun bir nechta modullarni parallel ulash mumkin |
| Ishchi suyuqlik | Suv, glikol eritmasi, texnologik moy, sovutgich va boshqalar | Ma'lumot markazlari, sovutish, kimyoviy qayta ishlash va boshqalar uchun turli muhitlar bilan mos keladi |
| Ish bosimi | 0,3 ~ 16,0 MPa | Yuqori bosimli / past bosimli sariqlar ish sharoitlariga qarab sozlanishi |
| Ish harorati | -40°C ~ 120°C | Past haroratli muhitlar uchun ixtiyoriy antifriz / muzdan tozalash konfiguratsiyasi |
| Fan quvvati | Har bir ventilyator uchun 0,75 ~ 15 kVt | Ventilyator o‘lchami va tezlikni boshqarish turiga qarab |
Ilovalar
Qo‘llanish sohasi |
Maxsus foydalanish holatlari |
Nima uchun V-tipli quruq sovutgich |
|---|---|---|
Ma’lumot markazlari |
Server xonasini sovutish, erkin sovutish tizimi, chiller zavodining issiqlik chiqarishi |
Yil davomida ishonchli sovutish, erkin sovutish rejimi bilan sezilarli energiya tejash, nol suv iste'moli |
Sanoat sovutish |
Sovuq omborxona, oziq-ovqat mahsulotlarini qayta ishlash, ichimliklarni sovutish |
Barqaror past haroratda ishlash, muzlashga qarshi konfiguratsiya mavjud |
Kimyoviy jarayonlarni sovutish |
Reaktor sovutish, distillash kolonnasi kondensatsiyasi, kimyoviy partiyalarni sovutish |
Turli jarayon suyuqliklarini qayta ishlaydi, agressiv muhitlar uchun korroziyaga chidamli lasan variantlari |
HVAC tizimlari |
Chiller kondensatorining issiqlik chiqarishi, tuman sovutish, tijorat binolarini sovutish |
Kichik o'lcham, past shovqin variantlari mavjud, tom yoki yer o'rnatish uchun mos |
Farmatsevtika va biotexnologiya |
Toza xonalarni sovutish, fermentatsiya jarayonini sovutish, GMP talablariga javob beradigan ob'ektlar |
Aniq harorat nazorati, gigiyenik dizayn variantlari, ishonchli ishlash |
Energiya ishlab chiqarish |
Generator sovutish, transformator moyini sovutish, quyosh issiqlik stansiyasining issiqlik chiqarishi |
Har bir modul uchun 5 MVt gacha yuqori quvvat, tashqi foydalanish uchun mustahkam qurilish |
Neft va gaz |
Kompressor oraliq sovutish, gazni qayta ishlash, neftni qayta ishlash zavodini sovutish |
Yuqori bosimli sariq variantlari, portlashdan himoyalangan fan motori mavjud |
Ishlab chiqarish |
Plastik inyeksion kalıplama, metallga ishlov berish, lazer kesish sovutish |
Jarayon suyuqliklariga moslik, kam parvarish talab qilish, uzluksiz ishlash qobiliyati |
Tanlash va o'rnatishning asosiy nuqtalari
Tanlash asoslari:Quyidagi ma'lumotlar moslashtirilgan issiqlik uzatish maydoni va fan konfiguratsiyasi uchun taqdim etilishi kerak: muhit turi, oqim tezligi, kirish/chiqish harorati, ish bosimi, atrof-muhit harorati va o'rnatish joyining o'lchamlari.
O'rnatish talablari:Uskuna gorizontal o'rnatilishi kerak, texnik xizmat ko'rsatish uchun joy qoldirilishi lozim. Tashqi o'rnatishda yomg'ir, quyosh va korroziyadan himoya qilish choralari ko'rilishi kerak. Ventilyator o'rnatilishi havo oqimining to'siqsiz bo'lishini ta'minlashi kerak.
-
Ixtiyoriy Konfiguratsiyalar va Yangilanishlar
Korroziyaga Qarshi Yangilanish:Quvur to'plami choksiz mis quvurlardan tayyorlangan; qanotlar galvanizatsiyalangan/aluminizatsiyalangan qoplama bilan ishlangan, korroziv muhitlarga mos keladi.
Energiya Tejovchi Yangilanish:Ventilyatorlar o'zgaruvchan chastota drayveri (VFD) bilan jihozlangan bo'lib, sovutish yukiga qarab tezlikni avtomatik ravishda sozlab, energiya sarfini kamaytiradi.
Aqlli Yangilanish:Harorat va bosim sensorlari qo'shilgan bo'lib, DCS tizimiga ulangan, masofadan kuzatish va avtomatik boshqarish imkonini beradi.
